MC 304 ARIEL–5 MDT
Centro de mecanização CNC 5 eixos

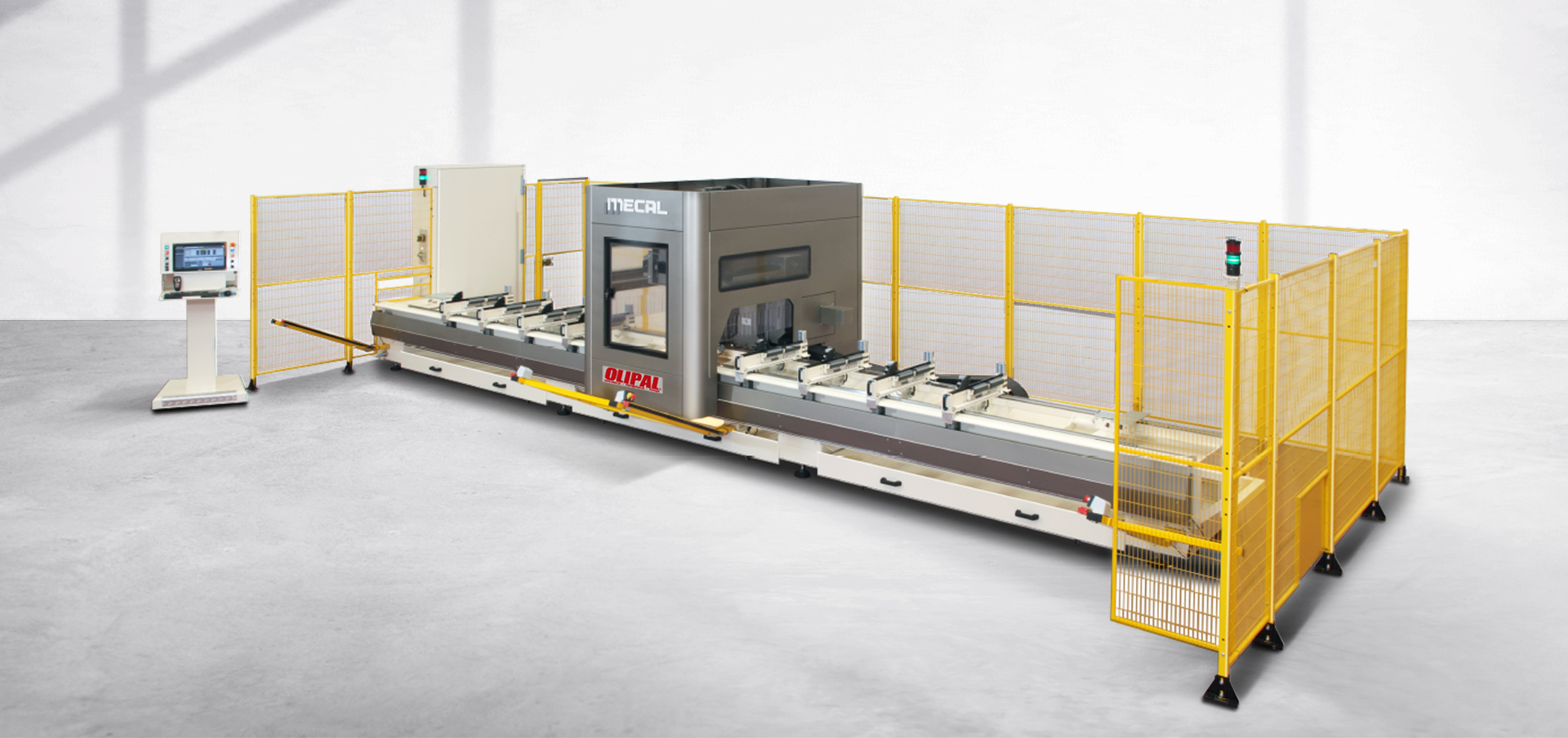

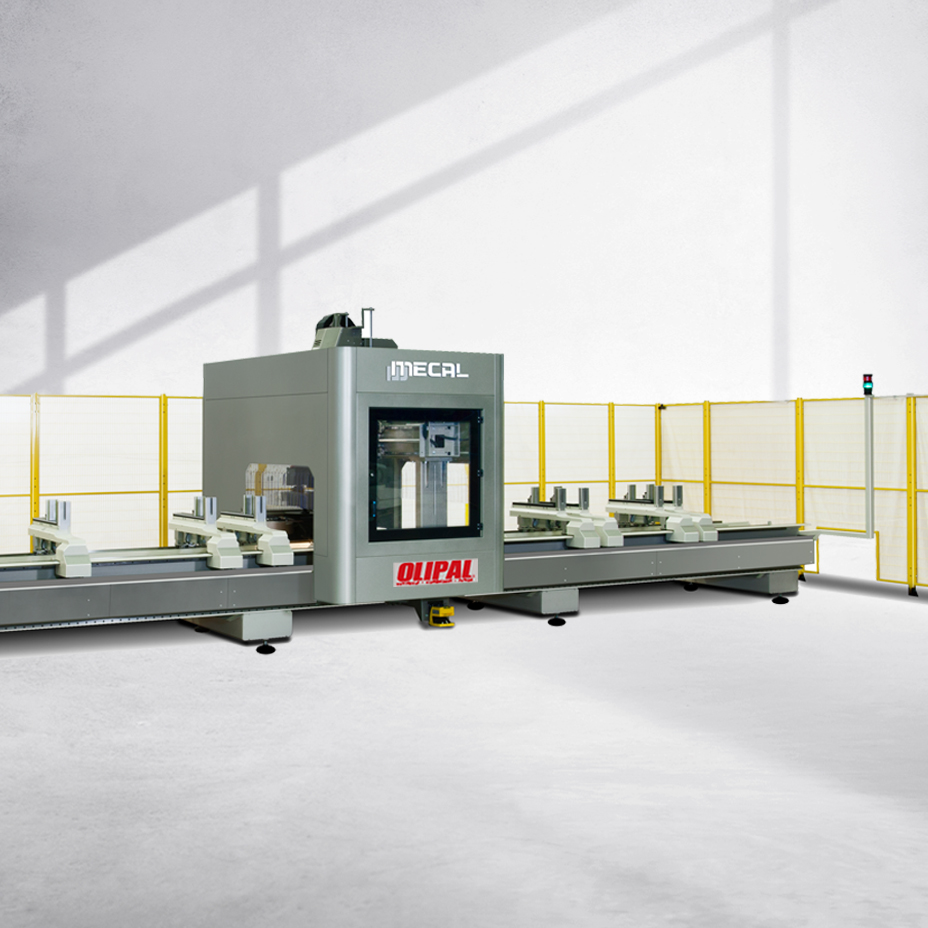

Centro de trabalho com 5 eixos (X, Y, Z, C, A) controlados por CNC, com um design robusto e anatómico, extremamente fácil de operar e é particularmente adequado para perfis de trabalho de fachadas cortina com dimensões consideráveis.

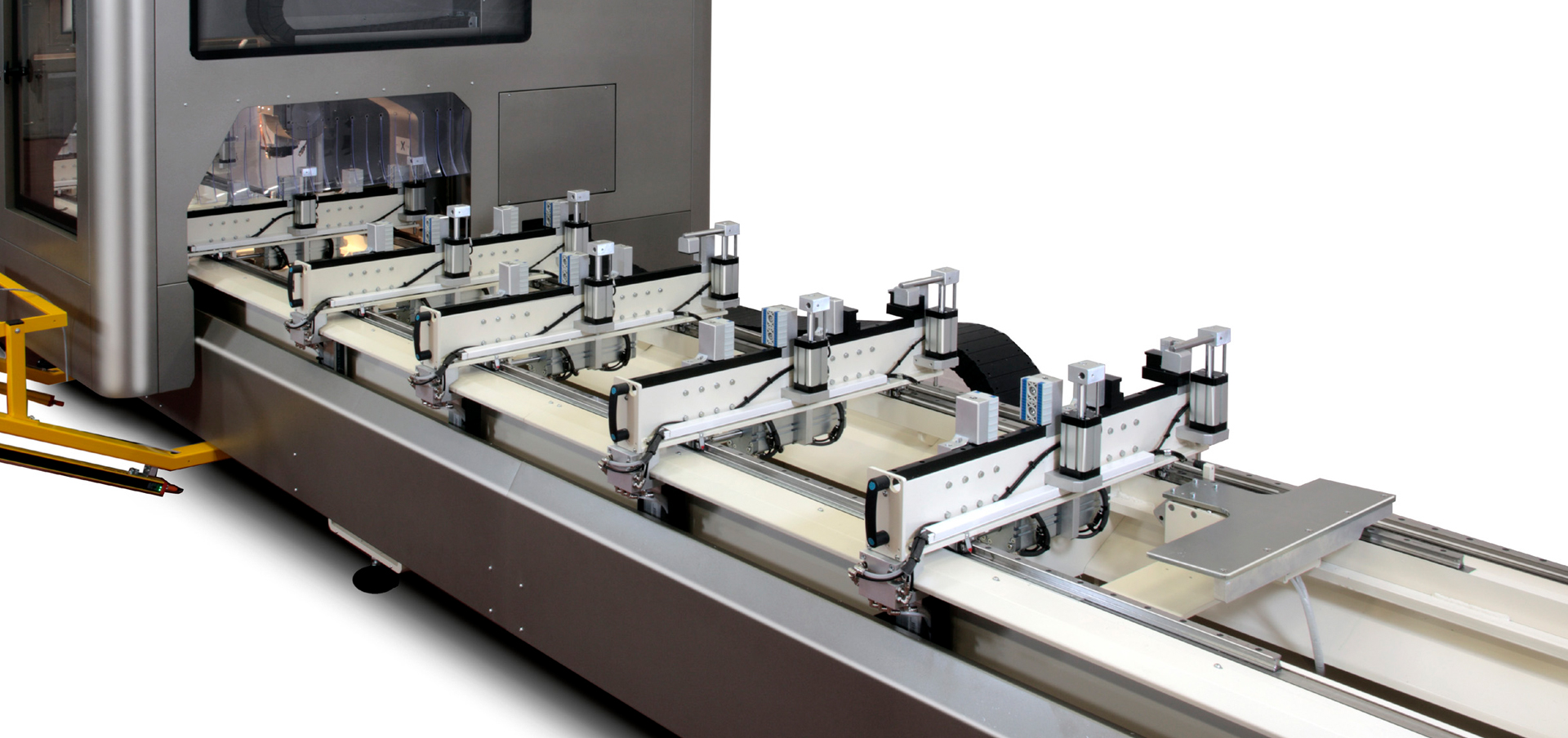

- MDT – Módulo de corte: Trata-se de um sistema para obter peças múltiplas, de comprimento complementar, produto de uma só barra de perfil. As morsas utilizadas são dotadas de motorização independente.

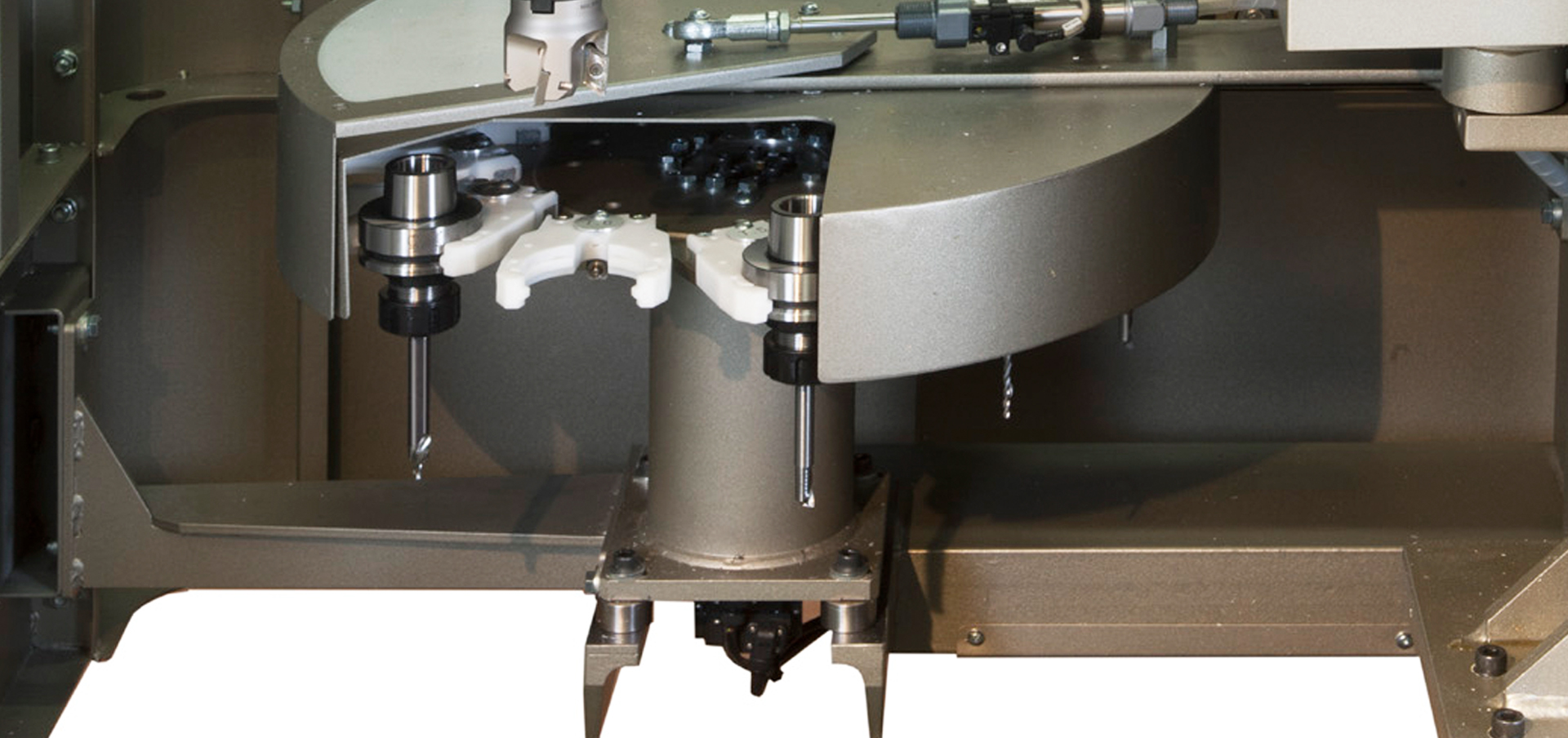

ARMAZÉM DE FERRAMENTAS
12 Posições
EIXO A
± 120°
EIXO C
± 210°
Características
- A estrutura de base é constituída por estrutura tubular e de chapa electro soldada; após a normalização vem oportunamente trabalhada de maneira a extrair o plano de apoio e fixação da via de escorrimento e de movimentação.
- O nivelamento é assegurado por pés reguláveis em altura, distribuídos por todo o comprimento da base.
- A base é realizada de modo a convergir para o centro os resíduos da laboração.
- Estes últimos podem ser recolhidos num recipiente extraível manualmente. Em alternativa pode ser instalado um transportador motorizado com tapete em borracha, para evacuar os desperdícios para fora da base.
- Na base foi aproveitado o alojamento para o sistema elétrico e pneumático principal. Na base estão montadas as guias de deslizamento e porta-cabos da instalação complementar.
- Mediante a interposição de guias lineares de deslizamento, uma estrutura (portal) que se desloca longitudinalmente (X) sustem o eixo transversal (Y), sobre o qual o eixo vertical (Z) no qual está alojado o mandril.
