MC 316

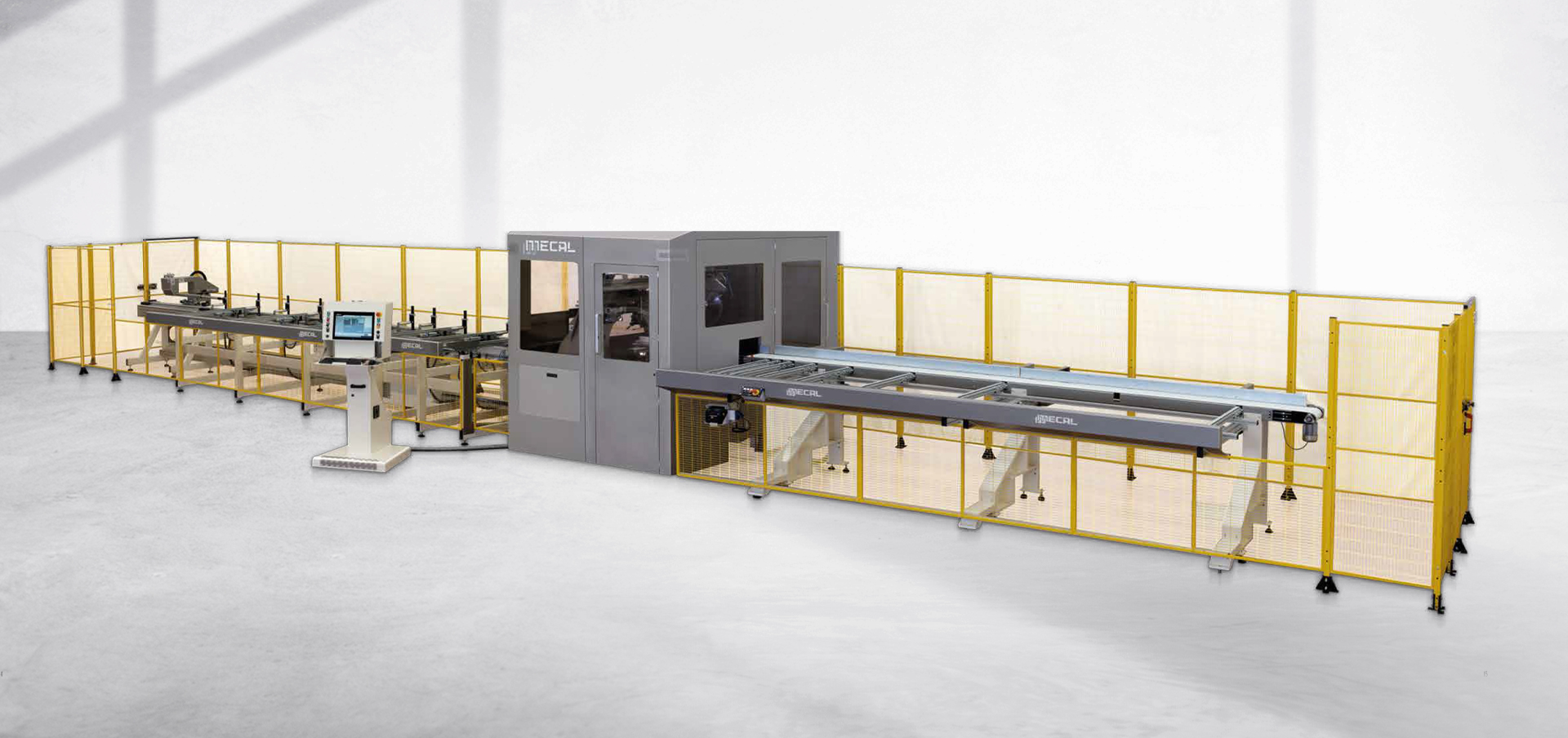

Linha de Mecanização e Corte CNC

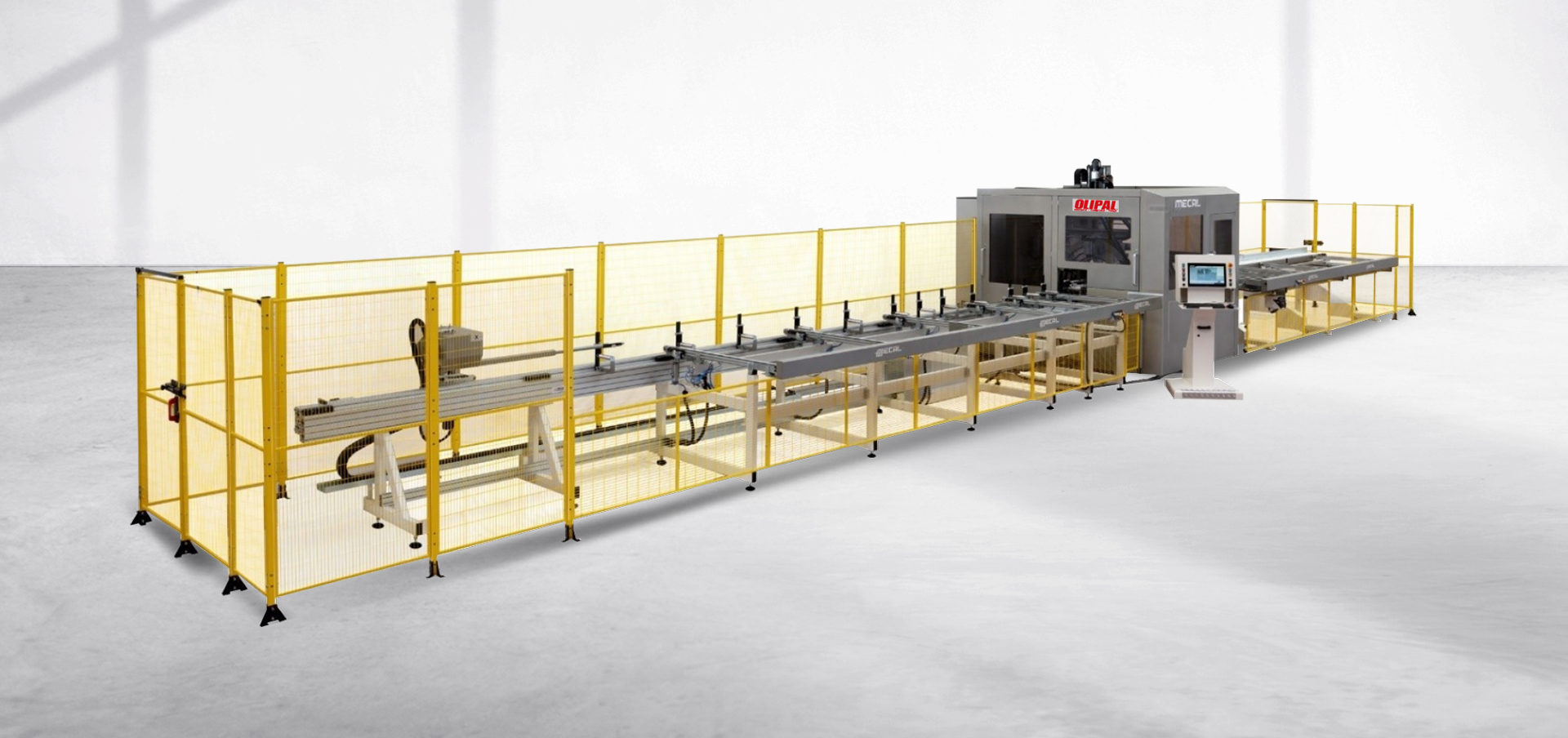

Linha de mecanização e corte CNC para perfis de alumínio e PVC, composta por uma zona de carga automática de perfis com um comprimento máximo de até 7200 mm. O carregador também pode ser acionado manualmente de modo a simplificar a operação de carregamento dos perfis antes de iniciar o ciclo de trabalho. A unidade de trabalho inclui uma cabine na parte central com modulo de fresagem, perfuração e corte.

Características

Banco de carga com impulsionador e pinça

O banco de carga com avanço automático de perfis.
Pinça controlada por três eixos (U,V,W).
Eixo C rotação da pinça 0-180˚ (opcional).

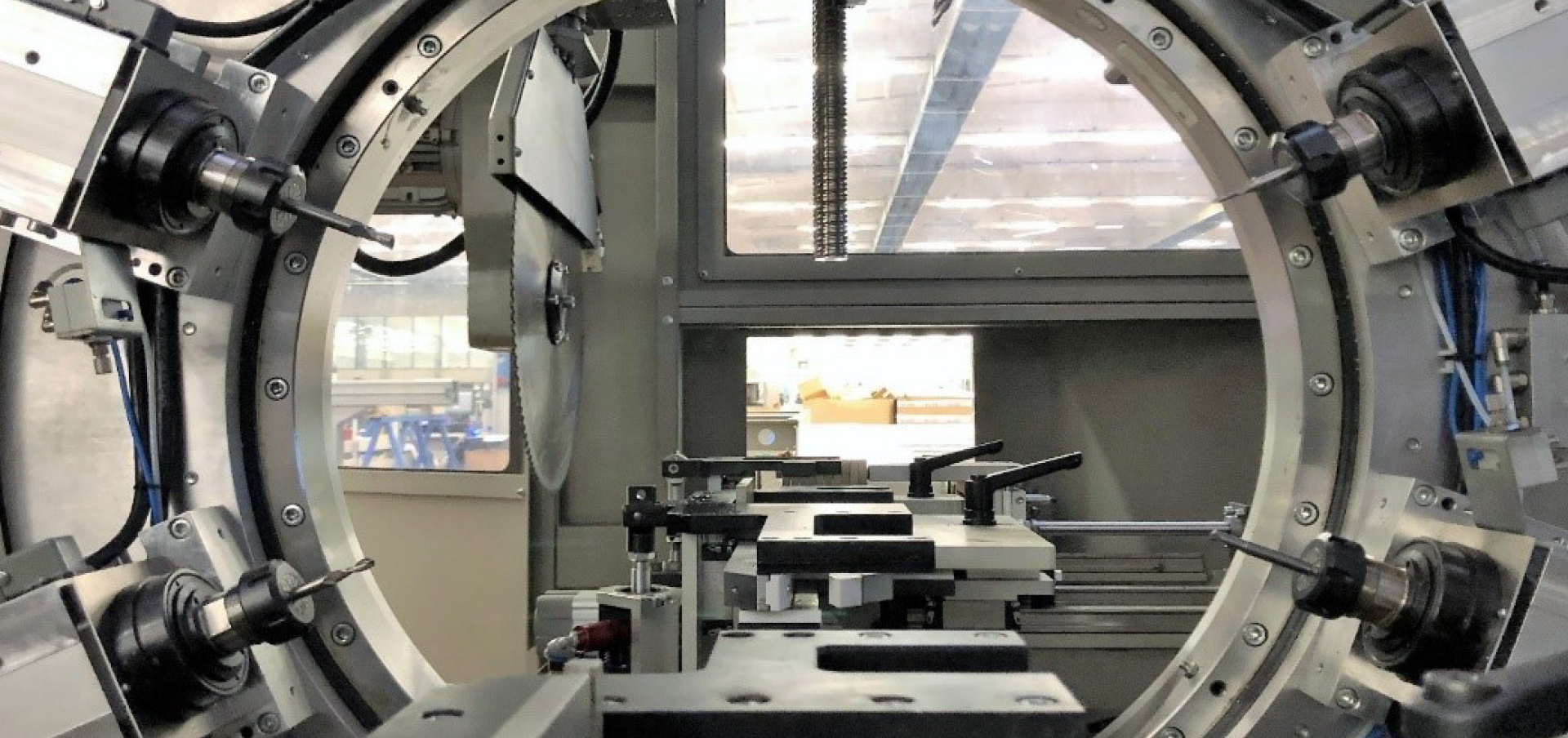

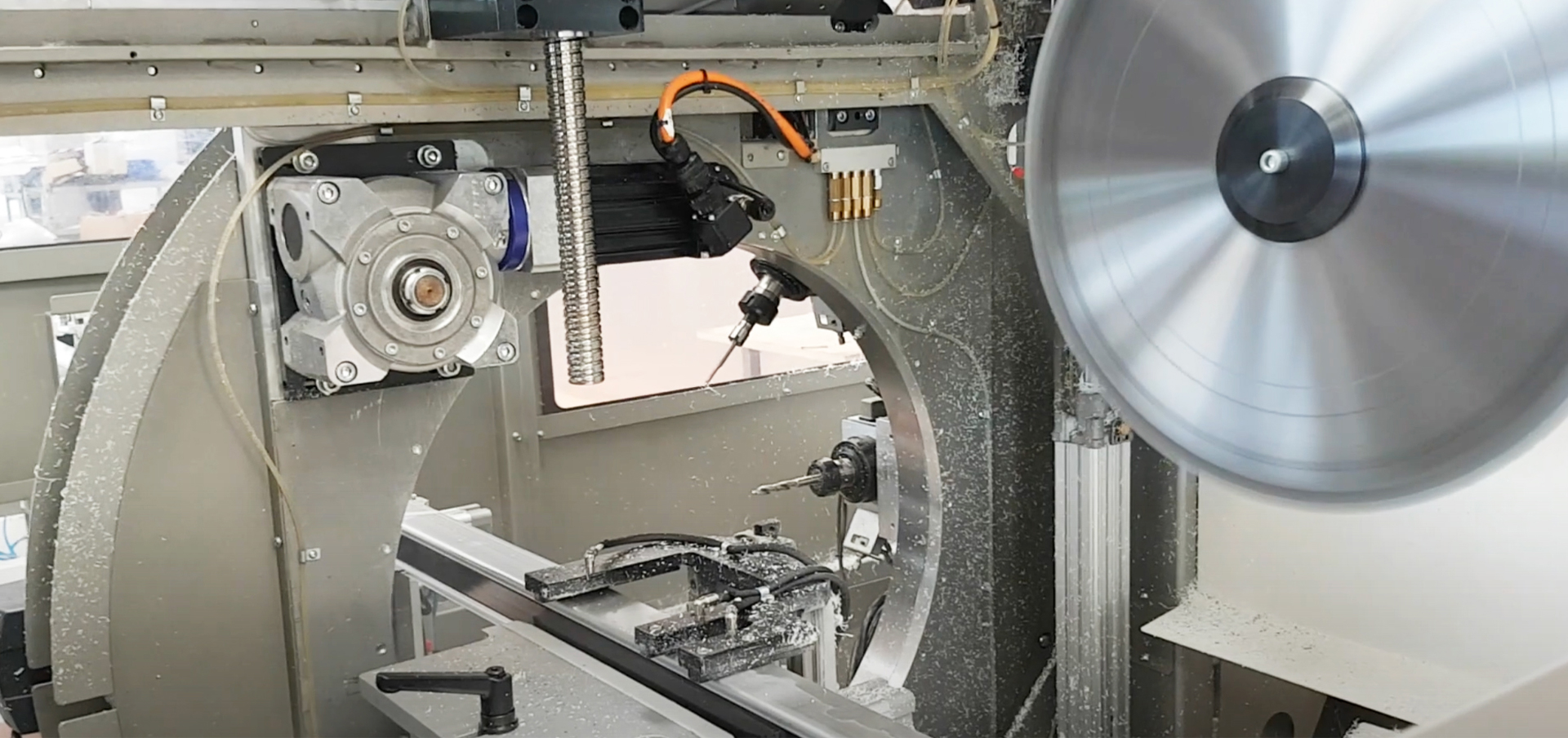

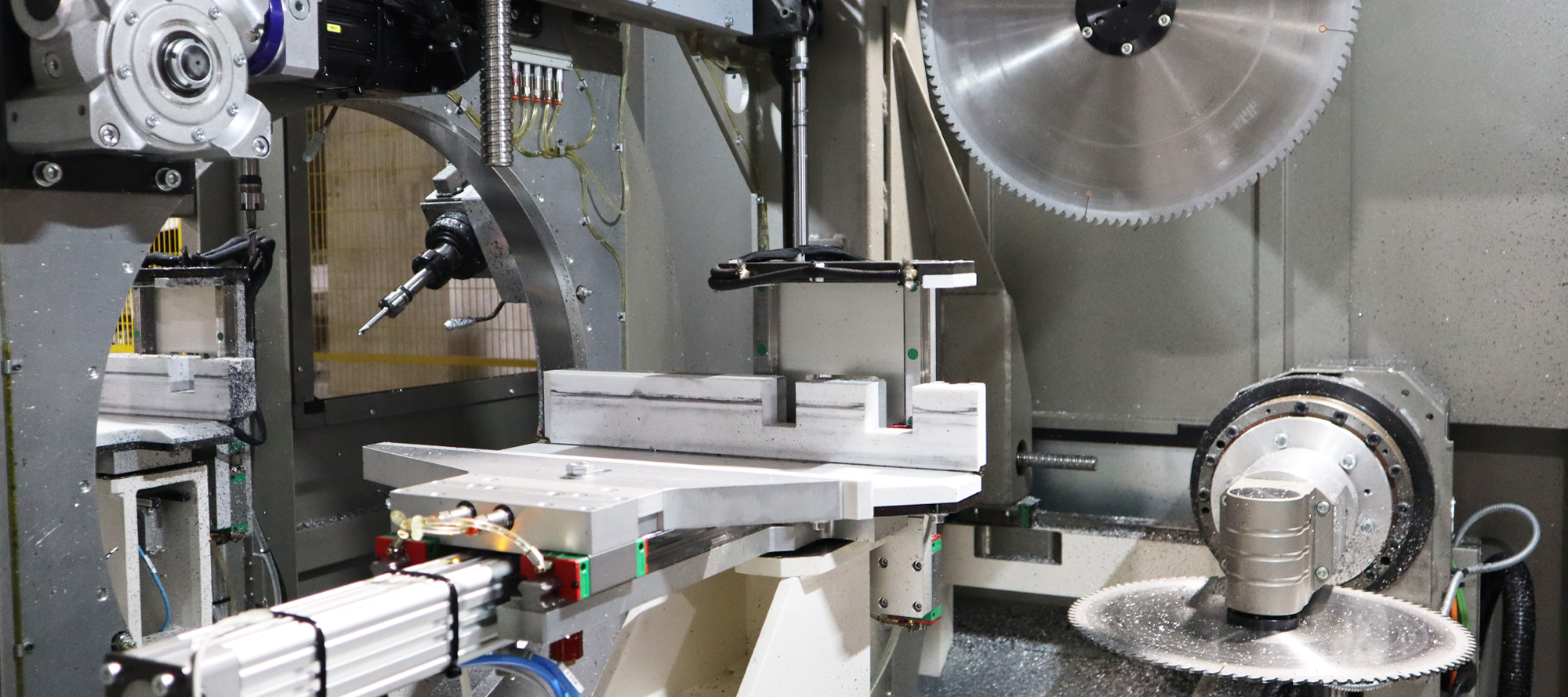

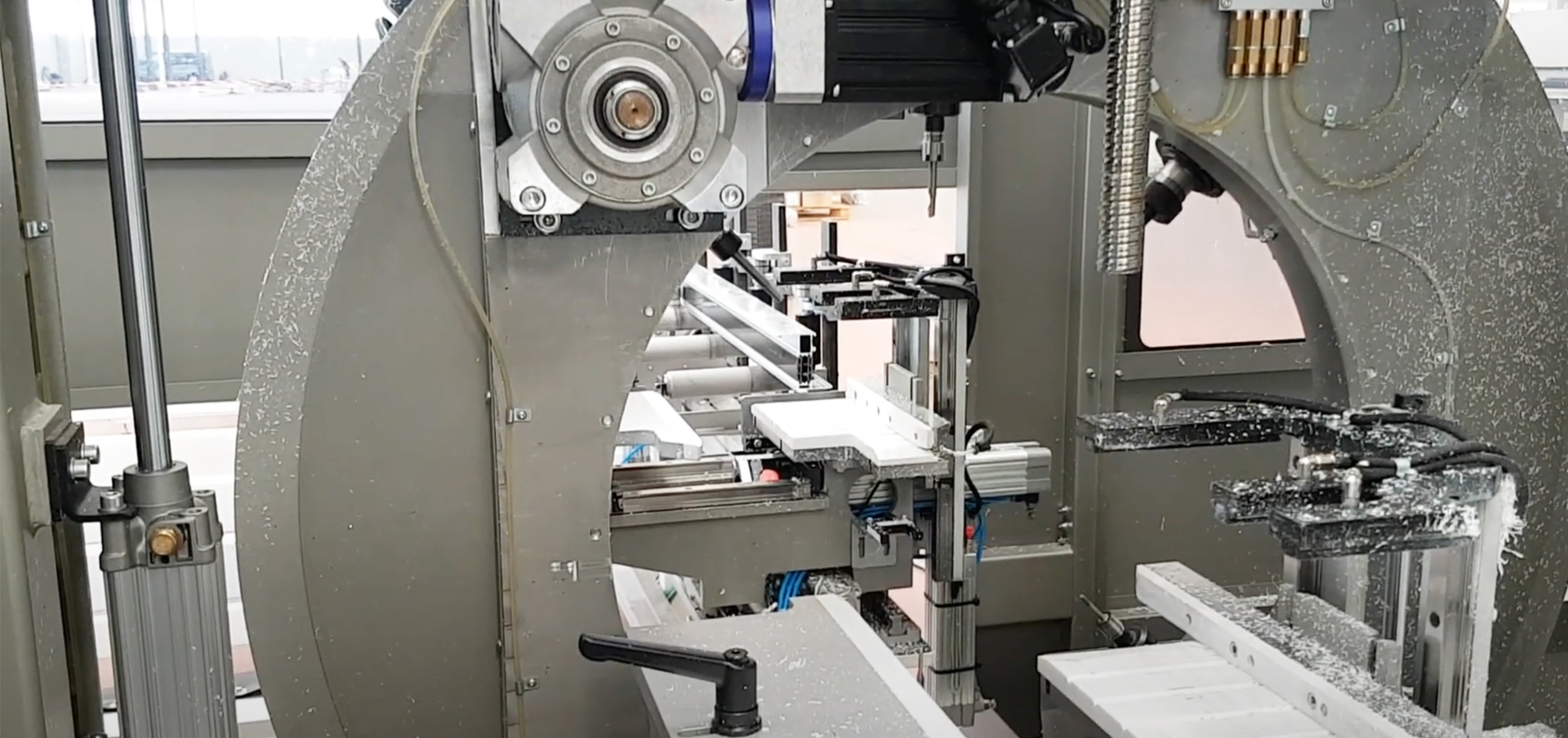

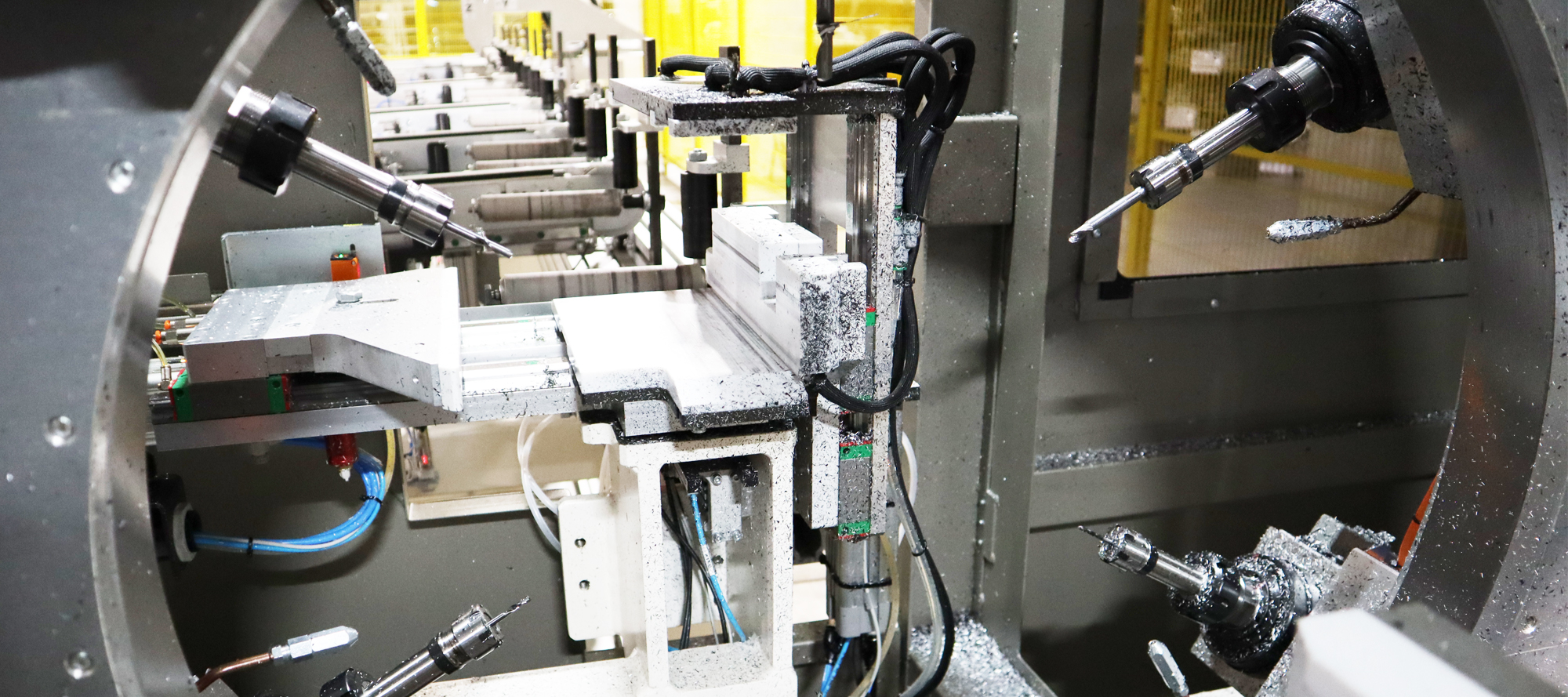

Módulo de fresagem e perfuração

4 Eixos controlados por motores brushless X-Y-Z-A (rotação do círculo de ferramentas).
Todas as unidades de fresagem e perfuração estão montadas sobre o grupo de mecanização rotativo e podem ser posicionadas em modo contínuo entre 0° e 360° (-180º + 180º), controlados por CNC.
A refrigeração das ferramentas é feita por um sistema de lubrificação minimal.
Todas as guias de deslizamento e parafusos de recirculação de esferas são lubrificados por uma centralina automática.
Refrigeração a ar.

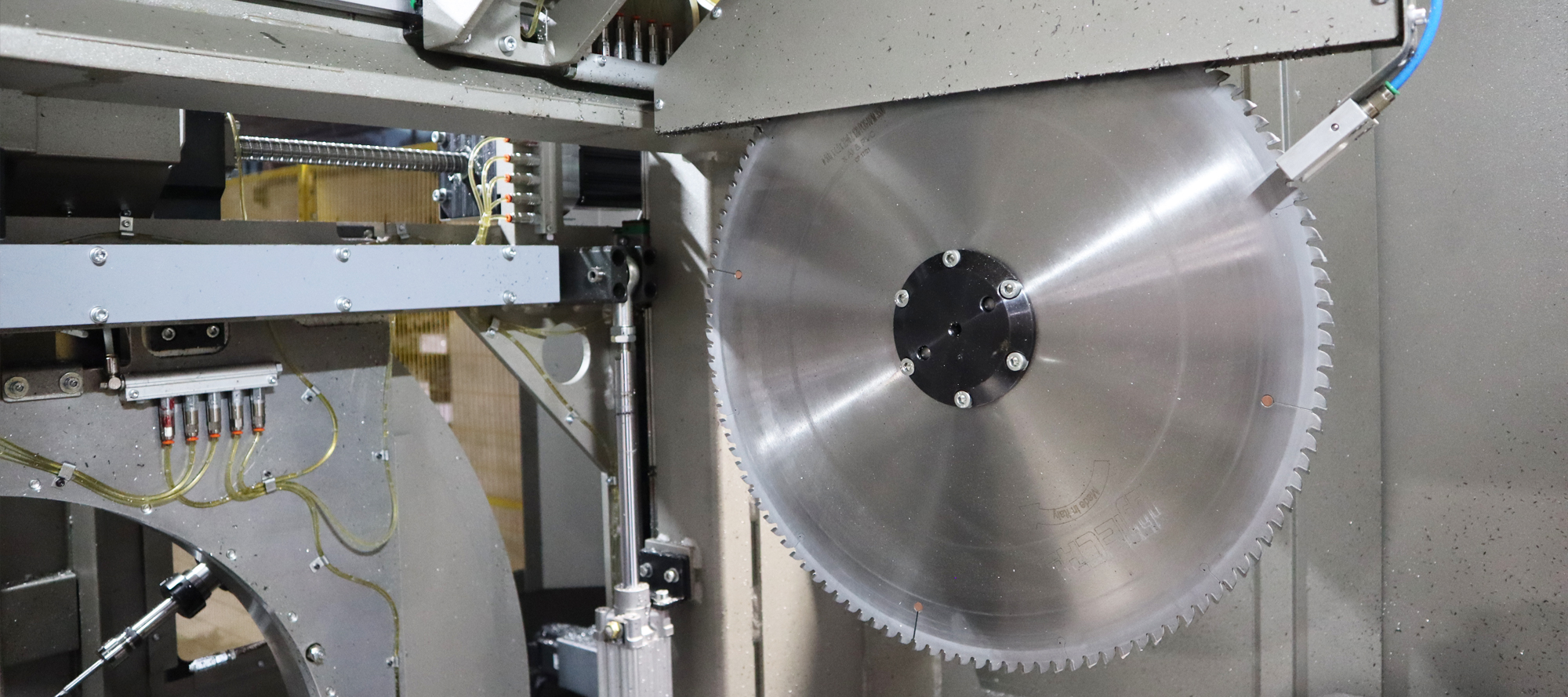

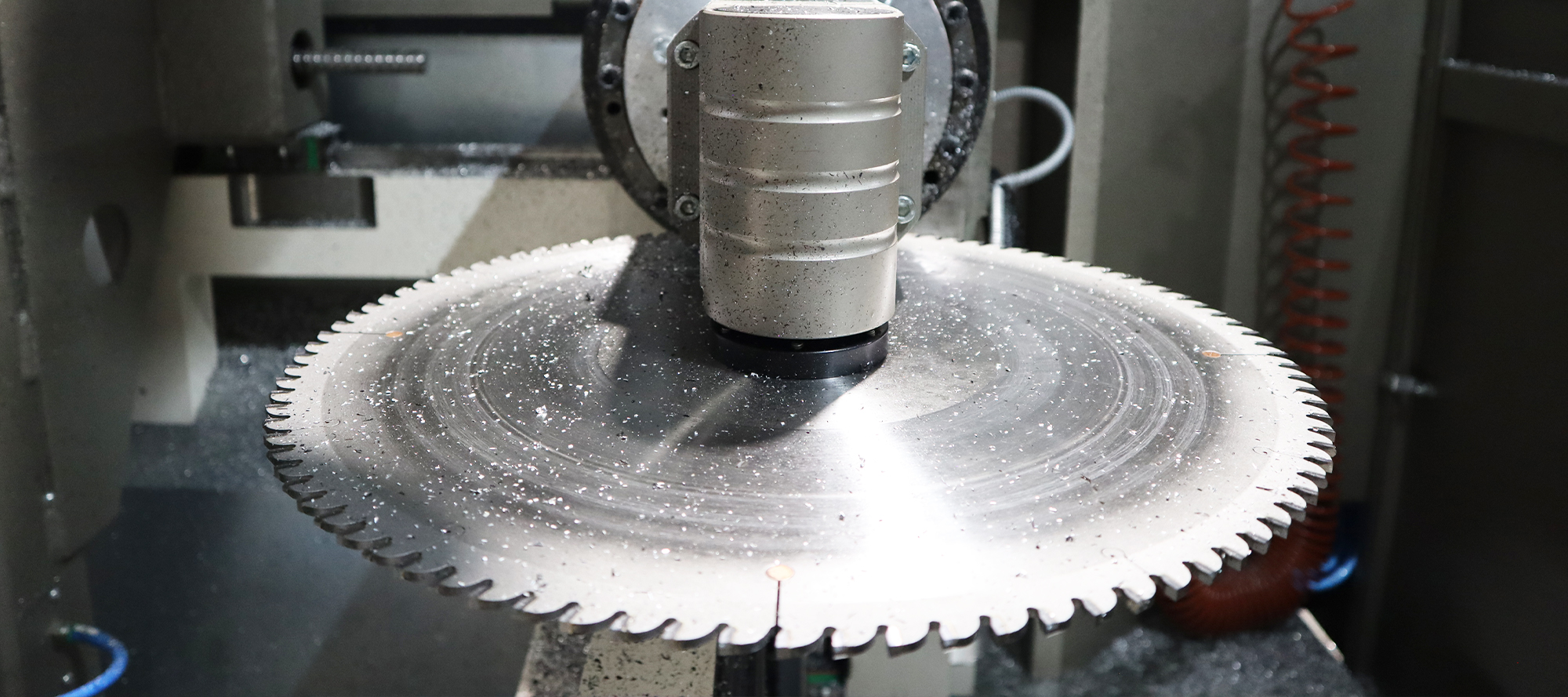

Módulo de corte com 3 eixos

Unidade de corte com movimento descendente, movimento do disco controlado por CNC, ângulos de 180° em contínuo, acionado por motores brushless.
Disco ø 550 mm.
Apertos horizontais e verticais.
Sensor de segurança.
Lubrificação Ventur.

Módulo de descarga
